六軸協作機器人
?

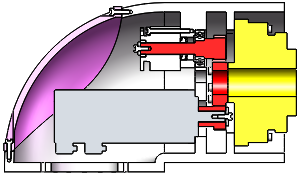

目前協作機器人仍處于探索和百花競艷的階段，雖然中國協作機器人市場的前幾名被國外企業所得，占據了大量的市場份額，但存在售價過高以及服務不到位等弱點。研究院設計的協作機械臂的負載為5kg，為了使關節更緊湊，體積更小，選擇齒輪傳動。機器人關節為雙編碼器關節結構，最終設計的關節結構如圖所示。
1-外殼蓋，2-外殼，3-編碼器，4-軸承，5-齒輪軸，6-諧波減速器，7-大齒輪，8-小齒輪，9-電機
將雙編碼器關節組合，并設計相應的底座、大臂、彎管、小臂等連接件（見下表），最終六軸自由度機械臂的整體結構如下圖所示。
